HAKKO 936 白光焊台工作原理图及分析

以下白光936焊台原理图由三来司电子有限公司重新整理，简单明了，很容易进行原理分析，并修正了一些错误。原理图如下：

ZD2和ZD1为324运放提供双电压供电，相当于ZD2的正极是零点。324的8脚对正电压进行跟随，给后续电路使用。

烙铁芯的热电阻经过324运放一次放大，再经过二次放大，从1脚输出，经R14进入C1701C的4脚。这个电压与烙铁芯的热电阻Rx是成比例的，烙铁头温度越高时，Rx越大，则C1701C的4脚的电压越高，这样达到对热电阻检测的目的。

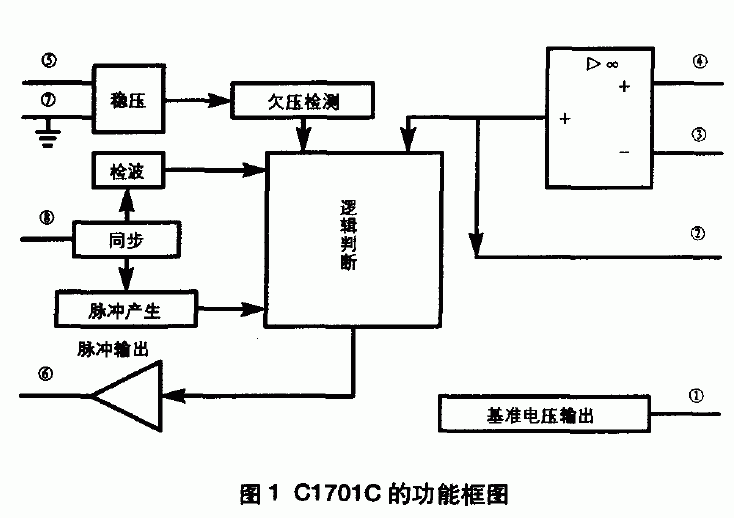

VR1用作温度调节，它取出电压分压，经324运放跟随后，从7脚输出，进入C1701C的3脚。C1701C是过零同步IC，它的4、3脚是一个运放，这里进行电压比较。如果烙铁未加热到设定值，则4脚电压比3脚低，则2脚输出为低，使LED点亮。6脚有触发低脉冲输出，使Q1可控硅导通，从而烙铁芯进行加热。8脚是交流电同步信号输入检测端。
